¿Qué es la industria DRI? Guía de procesos, hornos y reformadores

La industria DRI se refiere al segmento de la metalurgia del acero dedicado a producir hierro de reducción directa mediante la conversión del mineral de hierro en hierro metálico de alta pureza mediante reducción a base de gas o carbón a temperaturas inferiores al punto de fusión del hierro. Este proceso evita por completo la ruta del alto horno, confiando en cambio en la reducción del gas generado dentro de los sistemas reformadores para extraer el oxígeno de los gránulos o del mineral en trozos. Equipos como el tubo reformador DRI, el cuerpo del horno de cuba y la red de calentadores asociados forman la columna vertebral de cada línea de producción de DRI, y la confiabilidad de estos componentes determina tanto la calidad de la producción como el costo operativo.

Rutas tecnológicas centrales y configuración de procesos en la industria DRI

Los procesos de hornos de cuba a gas representan aproximadamente el 75,8 por ciento de la capacidad de producción mundial de DRI, siendo MIDREX y Energiron los dos licenciantes de tecnología dominantes. La cadena completa del proceso pasa por cuatro etapas interconectadas: reducción dentro del horno de cuba, reformado de gas dentro de tubos de reacción llenos de catalizador, recuperación del calor residual a través de la sección de convección y briquetado o enfriamiento final. Debido a que la reducción de la calidad del gas impulsa toda la cadena, la red de tubos del reformador se encuentra en el centro del rendimiento del proceso.

Tipo de proceso	reductor	Forma del reactor	Participación de capacidad global	Temperatura típica
Horno de eje a base de gas	Gas Natural / Hidrógeno	Horno de eje	75,8%	900–1050°C
Horno rotatorio a base de carbón	Carbón no coquizable	Horno Rotatorio	24%	900–1050°C
Lecho fluidizado a base de gas	Gas Natural	Reactor de lecho fluidizado	0,2%	Aprox. 600°C
Horno de hogar rotatorio	Carbón / Coque	Horno de hogar rotatorio	Participación menor	1250–1350°C

Los procesos de hornos de cuba a base de gas dominan la industria de DRI porque combinan una alta eficiencia térmica con formas de salida flexibles, que incluyen DRI en frío, DRI en caliente y briquetas de hierro en caliente. La reducción de la preparación del gas es el núcleo operativo de esta ruta: el gas natural se mezcla con el gas del horno reciclado y fluye a través de tubos reformadores llenos de catalizador a base de níquel, produciendo una corriente de reacción rica en hidrógeno que lleva a cabo la reducción real dentro del horno de cuba.

Estándares de fabricación para componentes de tubos reformadores y tubos catalizadores DRI

El tubo reformador DRI es el núcleo que soporta presión del horno de reformado, expuesto a temperaturas internas del gas superiores a 900 °C, calor radiante directo de quemadores externos, presión interna sostenida y desgaste mecánico del lecho del catalizador. Un proceso de tubo de horno de fundición centrífugo es una práctica estándar para este componente porque produce una microestructura de pared densa y una estructura de grano refinada, lo que se traduce directamente en una mayor resistencia a la fluencia y a la oxidación en comparación con la fundición estática.

La selección de materiales generalmente se centra en aleaciones resistentes al calor con alto contenido de níquel-cromo, como los grados HP y HK, que contienen entre un 25 y un 35 por ciento de cromo y entre un 35 y un 45 por ciento de níquel, con niobio, tungsteno y titanio agregados para fortalecer los límites de grano. La misma tecnología de tubo catalizador también respalda el tubo reformador de generación de hidrógeno utilizado en las unidades de producción de hidrógeno, ya que ambas aplicaciones comparten demandas térmicas y de presión casi idénticas.

Temperatura de funcionamiento: interna de 900 a 1050 °C, con temperatura de pared que alcanza hasta 1100 °C
Requisitos de presión: debe soportar la presión interna del gas reductor combinada con el peso del lecho del catalizador.
Estándar de material: aleación resistente al calor con alto contenido de níquel-cromo con estructura fundida centrífuga densa
Vida útil: ciclo operativo típico de aproximadamente 8 a 12 años
Proceso de fabricación: fundición centrífuga, mecanizado de precisión y ensayos no destructivos.

Los modos de falla en el servicio de tubos de reacción incluyen principalmente deformación por fluencia, agrietamiento por fatiga térmica, fragilización por carburación y desconchado de incrustaciones de óxido. Estos riesgos se abordan mediante velocidades de enfriamiento controladas de la fundición, relaciones de aleación optimizadas y una inspección rigurosa de cada placa de tubo, colector y conexión del colector antes de que el conjunto salga de fábrica.

Serie de productos destacados para sistemas DRI y calentadores a fuego

Las siguientes líneas de equipos cubren la red de tubos del reformador, el cuerpo del horno de cuba y los sistemas de craqueo y calentadores relacionados que se utilizan en las plantas de DRI, unidades de etileno y operaciones de refinación.

Tubo de craqueo (bobina radiante)

Industria del etileno

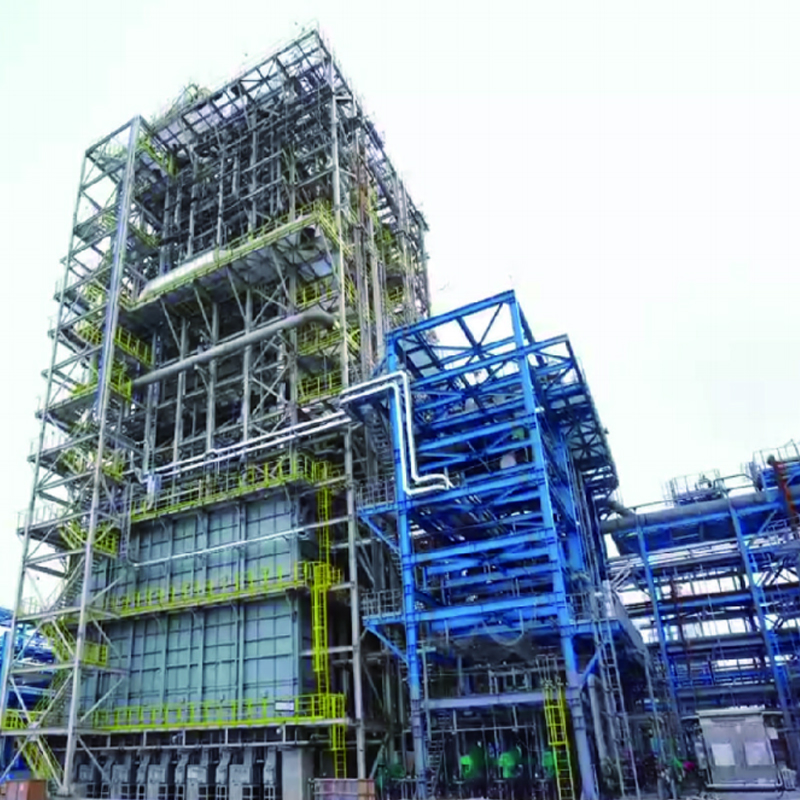

Horno de craqueo de etileno

Industria química

Diseño estructural de hornos DRI y sistemas de calentadores relacionados

Un horno de cuba DRI a base de gas se construye como un recipiente cilíndrico revestido de material refractario. Los gránulos de mineral de hierro o el mineral en trozos se cargan desde la parte superior y descienden por gravedad, encontrándose con el gas reductor que fluye hacia arriba en un patrón de contracorriente que completa la reacción de reducción. La ingeniería de los sistemas de calentadores encendidos que soportan este horno debe tener en cuenta la relación altura-diámetro del eje, la distribución uniforme del gas en toda la sección transversal, la velocidad de descenso de la carga controlada y un sistema de sellado dinámico confiable en los puntos de carga y descarga.

Nombre del equipo	Función	Componentes principales	Campo de aplicación
Horno DRI	Reactor de reducción directa de mineral de hierro	Cuerpo del eje, revestimiento refractario, sistema de distribución de gas.	Plantas DRI a base de gas
Tubo reformador Assembly	Reactor de reformado de gas reductor	Tubos reformadores, catalizadores, placas de tubos, tubos flexibles.	Sistemas de reforma DRI
Horno de craqueo de etileno	Craqueo de hidrocarburos a alta temperatura	Tubo de craqueo, sección radiante, sección de convección	Plantas petroquímicas de etileno.
Reformador de generación de hidrógeno	Reformado con vapor de gas natural para hidrógeno	Tubos reformadores, quemadores, recuperación de calor residual.	Refinación y producción química de hidrógeno.

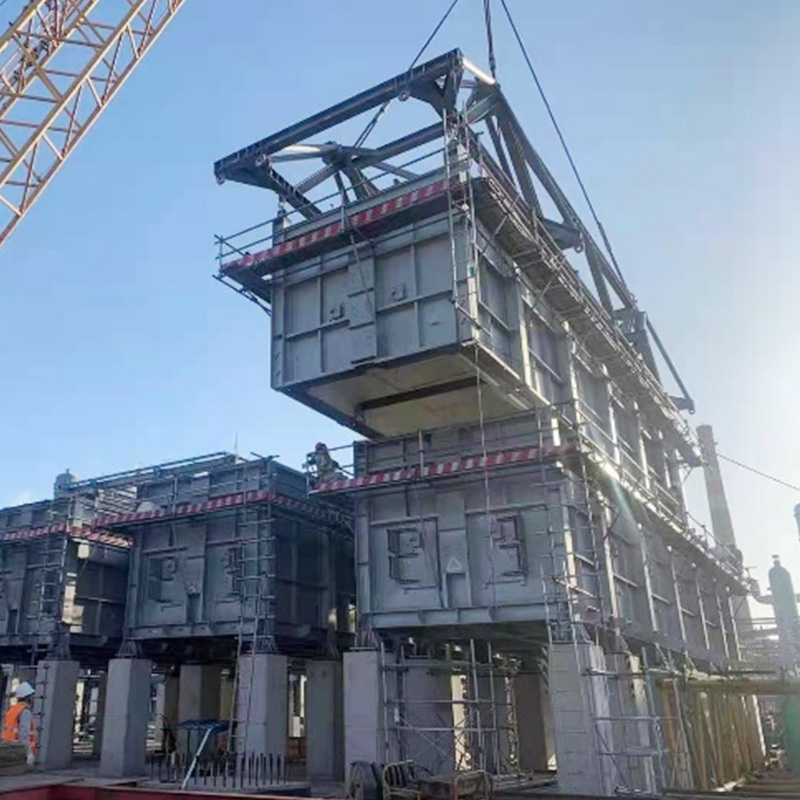

Muchos de estos sistemas comparten la lógica de ingeniería con un calentador encendido para el servicio de refinería de petróleo y un calentador encendido para el servicio de la industria petroquímica, ya que los tres dependen de una sección radiante, una sección de convección y un EPC preciso para la coordinación del nivel del horno de craqueo de etileno entre el diseño del cuerpo del horno, la metalurgia de los tubos y la disposición del quemador. La entrega completa del proyecto, desde el diseño del proceso hasta la instalación y la puesta en servicio, mantiene estas piezas interconectadas del horno funcionando como un único sistema confiable.

Transformación verde y tendencias de ingeniería en la industria DRI

La industria global de DRI está avanzando hacia operaciones con bajas emisiones de carbono. La DRI convencional basada en gas natural ya produce emisiones de CO2 notablemente más bajas que la ruta de los altos hornos, y la tecnología DRI construida alrededor de hidrógeno 100 por ciento verde como agente reductor se considera una vía líder para la descarbonización del sector siderúrgico. Los principales licenciantes de procesos han desarrollado configuraciones de plantas capaces de cambiar de manera flexible entre gas natural, hidrógeno y gas de síntesis como reductores, manteniendo la puerta abierta para una transición completa a la reducción basada en hidrógeno sin reconstruir el propio horno de cuba.

La flexibilidad a escala de planta es una segunda ventaja de la ruta DRI. Mientras que una combinación de alto horno y horno de oxígeno básico normalmente necesita una producción anual cercana a los 2 millones de toneladas para seguir siendo económica, una planta de DRI combinada con un horno de arco eléctrico puede comenzar a operar desde tan solo 0,5 millones de toneladas por año. Esto hace que la industria DRI sea particularmente práctica para regiones con recursos dispersos de mineral de hierro o suministro limitado de gas natural e hidrógeno, apoyando miniacerías con una escala de capital mucho menor.

Preguntas frecuentes

¿Qué materiales se utilizan normalmente para fabricar los tubos DRI Reformer?

Los tubos reformadores DRI generalmente se fabrican a partir de aleaciones con alto contenido de níquel y cromo resistentes al calor, como los grados HP y HK, utilizando tecnología de fundición centrífuga, lo que les permite soportar temperaturas de funcionamiento superiores a 900 °C y una presión interna sostenida del gas.

Lo que distingue a un horno DRI de un calentador convencional

Un horno DRI es un reactor de eje construido específicamente para la reducción directa de mineral de hierro, definido por un contacto gas-sólido a contracorriente, un sistema de sellado dinámico y un revestimiento refractario. Esto se diferencia fundamentalmente de un calentador convencional tanto en el principio del proceso como en el diseño estructural.

¿Cuál es la composición típica del gas reductor en los procesos DRI basados en gas?

El gas reductor en los procesos de DRI a base de gas generalmente consiste en alrededor de un 55 por ciento de hidrógeno y un 36 por ciento de monóxido de carbono, con una proporción de H2 a CO cercana a 1,5, generado mediante el reformado catalítico del gas natural dentro de los tubos reformadores.

¿Cuáles son las principales formas de productos de DRI?

El DRI se produce en tres formas principales: DRI frío, DRI caliente y briquetas de hierro caliente. El hierro briquetado en caliente se fabrica comprimiendo DRI caliente en briquetas densas para un almacenamiento y transporte más seguros.

¿Cuál es la vida útil típica de un tubo reformador?

En condiciones normales de funcionamiento, un tubo reformador suele durar aproximadamente de 8 a 12 años, dependiendo de la temperatura de funcionamiento, la fluctuación de presión, la frecuencia de reemplazo del catalizador y el grado de aleación específico utilizado.

¿Qué ventajas medioambientales ofrece el proceso DRI en comparación con la fabricación de acero en alto horno?

El proceso DRI consume aproximadamente la mitad de la energía que la ruta del alto horno y genera emisiones de CO2 significativamente menores. Cuando se combina con 100 por ciento de hidrógeno como agente reductor, se pueden lograr emisiones de carbono cercanas a cero, lo que lo convierte en un camino fundamental para la descarbonización de la industria del acero.
