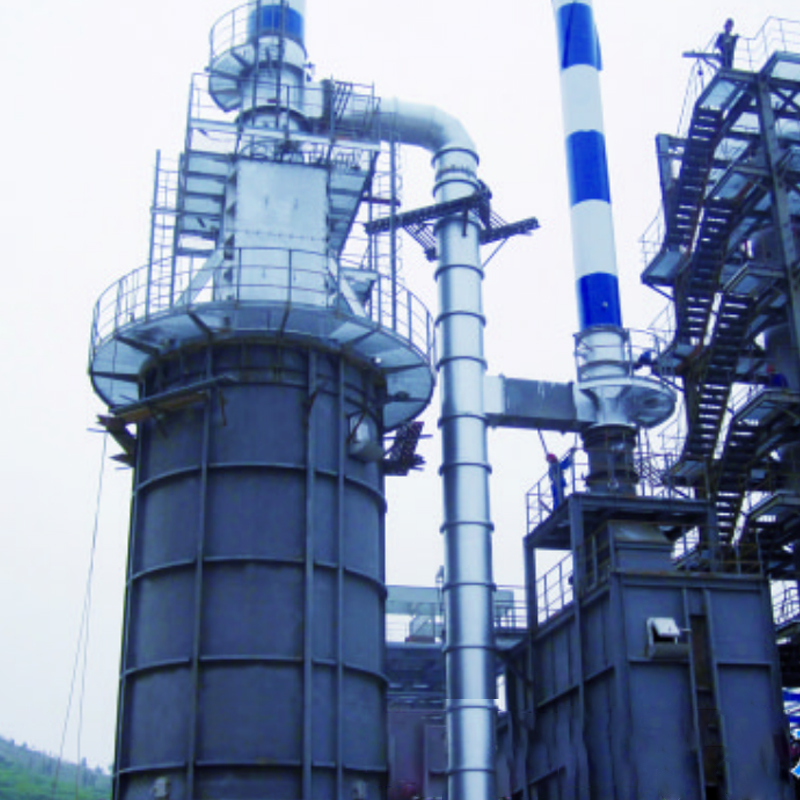

PARTE DEL HORNO representa los componentes estructurales y funcionales centrales de los sistemas de calentadores industriales que sirven a las industrias petroquímica, química del carbón y de refinación de petróleo. Estos componentes determinan directamente la eficiencia térmica, la estabilidad operativa y la vida útil de los hornos de calefacción. Tuopu Industry (Jiangsu) Co., Ltd., como fabricante profesional de hornos de calentamiento y tubos para hornos de fundición centrífuga en China, cuenta con el estatus de proveedor de primer nivel con SINOPEC, PetroChina, CNOOC y la certificación de proveedor calificado del Grupo Sinochem. La empresa suministra piezas de repuesto para hornos de craqueo de etileno, reformadores de generación de hidrógeno, calentadores unitarios de estireno, calentadores CDU y VDU, reformadores cuatro en uno y conjuntos de tubos de reformador DRI.
Portafolio de productos principales
Tuopu Industry (Jiangsu) Co., Ltd. opera una base de fabricación de calentadores a gran escala, una instalación de producción de tubos para hornos inteligentes y un muelle de carga y descarga, lo que permite capacidades de cadena completa, desde el diseño y la fabricación hasta la contratación EPC. La empresa cumple estrictamente con las normas API 560 para calentadores encendidos en servicios generales de refinería. Su cartera de piezas para calentadores encendidos abarca cuatro categorías principales:
| Categoría de producto | Función principal | Ámbito de aplicación |

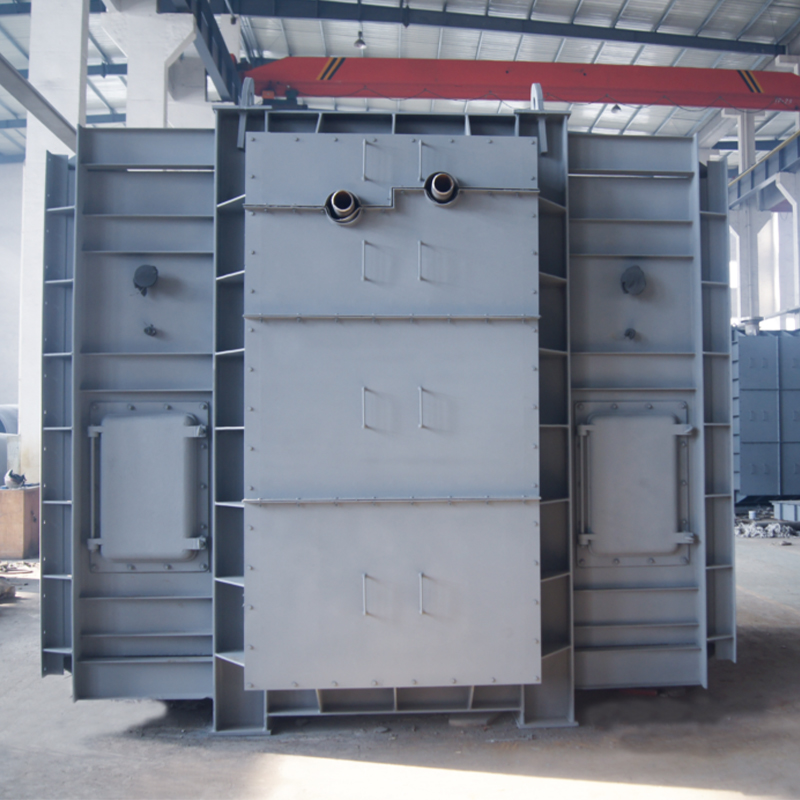

| Módulo de sección de convección | Precalienta el fluido del proceso mediante transferencia de calor por convección y reduce la temperatura de los gases de combustión. | Hornos de craqueo de etileno, reformadores de hidrógeno, unidades de destilación atmosférica y al vacío. |
| Hoja de tubo | Soporta y asegura tubos de hornos en condiciones de alta temperatura y alta presión. | Placas de tubos de sección de convección, placas de tubos de sección radiante |

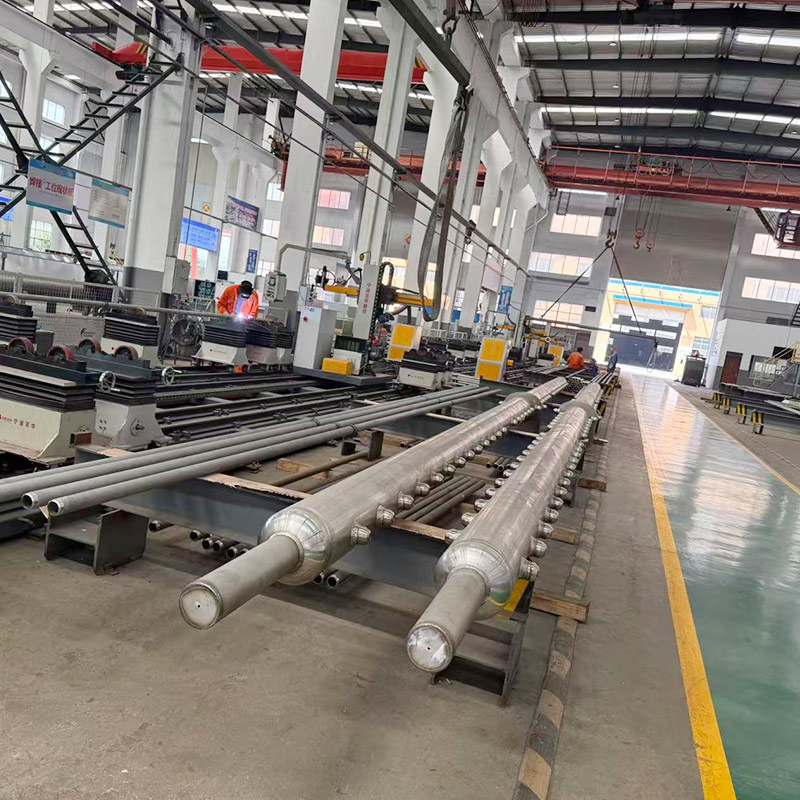

| colector | Distribuye o recoge el fluido del proceso a través de múltiples rutas de flujo para garantizar una distribución uniforme. | Tubos colectores de reformador, cabezales de distribución de hornos de craqueo |

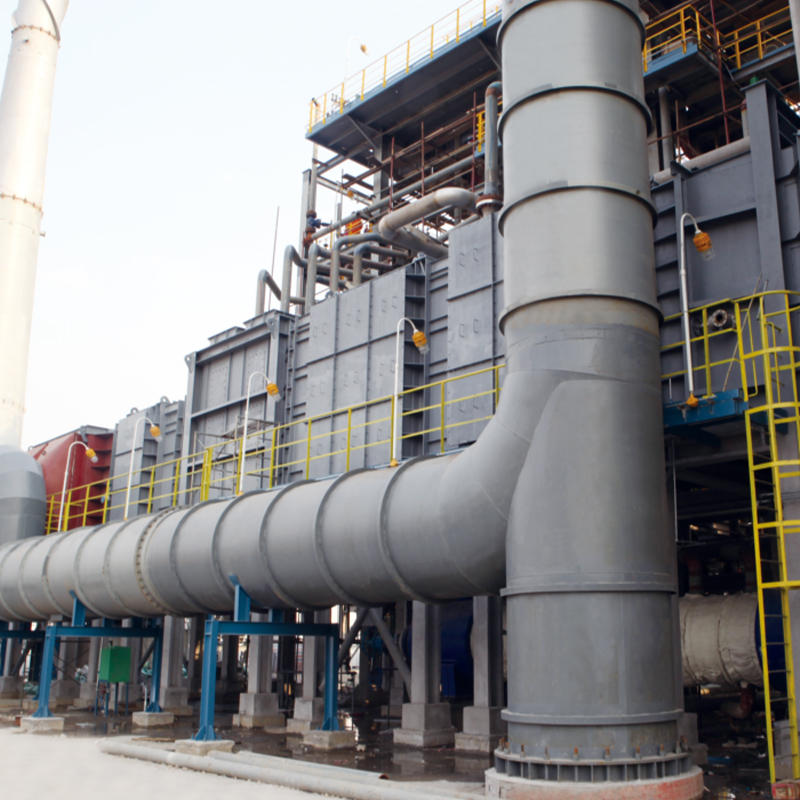

| Serie de accesorios para hornos | Componentees estructurales, soportes de revestimiento refractario y conjuntos de sellado. | Sistemas generales de soporte de calentadores industriales. |
Fundamentos técnicos de los módulos de sección de convección
La sección de convección sirve como zona crítica de intercambio de calor donde los gases de combustión que salen de la sección radiante continúan transfiriendo energía térmica. Según los requisitos de API 560, los diseños de las secciones de convección deben acomodar espacio para dos filas futuras de tubos e incorporar disposiciones para soplado de hollín, lanza de vapor o carriles de lavado con agua. Tuopu Industry (Jiangsu) Co., Ltd. fabrica módulos de sección de convección que utilizan tubos con aletas o tubos con clavos para ampliar la superficie de transferencia de calor y mejorar significativamente la eficiencia térmica. API 560 especifica que el espesor de la lámina del tubo de convección no debe ser inferior a 1/2 pulgada (aproximadamente 12,7 mm), con capas de aislamiento refractario que garanticen que las temperaturas de la carcasa exterior no excedan los 180 grados Fahrenheit (aproximadamente 82 grados Celsius).
En aplicaciones prácticas de ingeniería, los bancos de tubos de convección normalmente emplean disposiciones escalonadas con espaciado de tubos basado en múltiplos de diámetro nominal estándar. Los módulos de sección de convección de Tuopu Industry (Jiangsu) Co., Ltd. se han implementado ampliamente en proyectos nuevos y de renovación para importantes empresas petroquímicas y de refinación, donde soluciones de ingeniería comprobadas abordan eficazmente la sulfuración a alta temperatura, la corrosión por incrustaciones y otros desafíos de servicio típicos.
Selección de materiales para placas tubulares y colectores
Las placas tubulares funcionan como soportes estructurales para sistemas de tubos de hornos y funcionan continuamente en entornos de alta temperatura, alta presión y medios corrosivos. Las láminas de tubos de acero fundido ofrecen una resistencia superior a la fluencia a alta temperatura y resistencia estructural, lo que las convierte en la opción preferida para calentadores petroquímicos. API 560 establece requisitos de materiales claros: cuando las temperaturas de diseño del soporte exceden los 1200 grados Fahrenheit (aproximadamente 649 grados Celsius) y el contenido de vanadio más sodio del combustible excede las 100 partes por millón, los soportes deben cubrirse con 50 milímetros de refractario moldeable de alta densidad o fabricarse con materiales de aleación especiales.
Los componentes del colector de acero inoxidable realizan funciones de distribución y recolección de fluidos dentro de unidades petroquímicas. De acuerdo con las disposiciones complementarias de API 560 Segunda Edición, los colectores ubicados dentro de las cajas colectoras se seleccionarán para la misma presión de diseño que los tubos de conexión, con una temperatura de diseño igual a la temperatura máxima de funcionamiento del fluido en esa ubicación más un mínimo de 50 grados Celsius. Tuopu Industry (Jiangsu) Co., Ltd. fabrica colectores de grados de acero inoxidable que incluyen 304, 321, 316 y 316L, con diámetros exteriores que varían de 18 mm a 610 mm y espesores de pared de 6 mm a 50 mm, satisfaciendo diversos requisitos de tuberías de transporte de presión media y baja.
Sistema de soporte de accesorios para hornos
La serie de accesorios para hornos abarca componentes de acero estructural, anclajes de revestimiento refractario, juntas de expansión, conjuntos de sellado y puertas de acceso. Si bien estos accesorios no participan directamente en la transferencia de calor, influyen significativamente en la integridad general del sellado del horno, la eficiencia térmica y la accesibilidad al mantenimiento. Tuopu Industry (Jiangsu) Co., Ltd. implementa estrictamente las especificaciones técnicas API 560 con respecto a los requisitos de material de anclaje (acero inoxidable tipo 304 mínimo), colocación de juntas de expansión y prácticas de construcción refractaria para garantizar la confiabilidad del producto durante todo el ciclo de vida útil.
La empresa opera una línea de producción inteligente dentro de su base de fabricación de calentadores a gran escala, logrando un control de calidad integral desde la inspección de la materia prima, la fundición de precisión y el mecanizado hasta las pruebas del producto terminado. Como proveedor de primer nivel de SINOPEC, PetroChina y CNOOC, Tuopu Industry (Jiangsu) Co., Ltd. ha exportado productos a mercados extranjeros, acumulando una amplia experiencia en ejecución de proyectos en aplicaciones de alta gama, incluidas bobinas radiantes de hornos de craqueo de etileno y conjuntos de tubos reformadores.
Directrices de selección para componentes de calentadores a fuego
Al seleccionar piezas de repuesto para hornos, es esencial una evaluación exhaustiva de las condiciones de diseño, las características de los medios, los ciclos operativos y las estrategias de mantenimiento. La siguiente tabla resume los factores de referencia de selección clave para los componentes principales:
| Component | Parámetros de selección clave | Materiales comunes |
| Módulo de sección de convección | Área de transferencia de calor, temperatura de los gases de combustión, número de filas de tubos, tipo de superficie extendida | Tubos con aletas de acero al carbono y acero aleado |
| Hoja de tubo | Temperatura de diseño, presión de diseño, patrón de orificios del tubo, tolerancia a la corrosión | Acero fundido, acero inoxidable. |
| colector | Caudal de fluido, presión nominal, rango de temperatura, medios corrosivos | Acero inoxidable 304 / 316 / 316L |
| Accesorios para hornos | Clasificación refractaria, carga estructural, requisitos de sellado, acceso para mantenimiento | Acero al carbono, acero inoxidable, materiales refractarios. |
Preguntas frecuentes
01
¿Cuál es la principal diferencia entre los módulos de sección de convección y las secciones radiantes?
Los módulos de la sección de convección se basan en la transferencia de calor por convección como mecanismo dominante, con el fluido del proceso ingresando a la sección de convección para precalentarse antes de fluir hacia la sección radiante. Las secciones radiantes utilizan radiación de llama directa para calentar. Las secciones de convección funcionan a temperaturas más bajas de los gases de combustión y normalmente emplean tubos de superficie extendida, como tubos con aletas o clavos, para mejorar la transferencia de calor, mientras que las secciones radiantes deben soportar densidades de flujo de calor más altas.
02
¿Qué ventajas ofrecen las placas de tubos de acero fundido sobre las placas de tubos soldados?
Las láminas de tubos de acero fundido presentan una construcción integral sin defectos de soldadura, lo que brinda una resistencia superior a la fluencia de alta temperatura, lo cual es particularmente crítico para condiciones de servicio de alta temperatura y alta presión. Las láminas de tubos soldados son susceptibles a agrietarse por soldadura bajo ciclos térmicos prolongados, mientras que la continuidad estructural de las láminas de tubos de acero fundido mitiga eficazmente tales riesgos.
03
¿Cuáles son las aplicaciones típicas de los colectores de acero inoxidable en unidades petroquímicas?
Los colectores de acero inoxidable se aplican ampliamente en la distribución de alimentación para hornos de craqueo de etileno, recolección de gas de proceso para reformadores de hidrógeno y extracción lateral para unidades de destilación atmosférica y al vacío. Los grados 304 y 316L, respectivamente, abordan el servicio de corrosión general y los medios que contienen cloruro en entornos operativos severos.
04
¿Cuáles son los requisitos de diseño básicos de API 560 para componentes de calentadores a fuego?
API 560 cubre el diseño de procesos, diseño de combustión, diseño mecánico, selección de materiales, inspección de fabricación y puesta en servicio de la instalación. Los requisitos clave incluyen el espesor mínimo de la placa de tubos, los materiales de anclaje del revestimiento refractario, los márgenes de temperatura de diseño del colector, las disposiciones de expansión de la sección de convección y los límites de temperatura de la carcasa exterior.
05
¿Cuál es el ciclo de reemplazo típico para los componentes del calentador?
Los ciclos de reemplazo dependen de las condiciones de operación, la corrosividad del medio y las prácticas de mantenimiento. Los módulos de sección de convección generalmente requieren una evaluación de inspección cada 5 a 8 años, mientras que las placas de tubos y los colectores pueden durar más de 10 años en condiciones normales de funcionamiento. La sulfuración a alta temperatura, la carburación y la fatiga térmica representan los principales factores de falla; Las pruebas no destructivas periódicas prolongan eficazmente la vida útil.
06
Cómo determinar cuándo es necesario reemplazar las placas tubulares
Se debe considerar el reemplazo de la placa tubular cuando se observan las siguientes condiciones: la ovalidad del orificio del tubo excede la tolerancia, el daño en la superficie de sellado causa fugas, la reducción del espesor de la pared excede el margen de corrosión o la propagación de grietas alcanza dimensiones críticas. Tuopu Industry (Jiangsu) Co., Ltd. recomienda realizar mediciones de espesor ultrasónicas y pruebas de penetrantes durante las paradas de mantenimiento anuales.
