¿Qué es un tubo reformador?

A tubo reformador es un tubo de aleación resistente al calor, moldeado centrífugamente, instalado dentro de la sección radiante de un horno de reformado industrial. Transporta una mezcla de gas de proceso y vapor sobre un lecho de catalizador, absorbiendo calor a través de su pared para que los hidrocarburos se conviertan en gas de síntesis rico en hidrógeno a temperaturas que normalmente alcanzan entre 800 y 900 grados Celsius. En resumen, el tubo reformador es tanto el límite de presión como la superficie de transferencia de calor que hace posible el reformado catalítico.

Qué hace realmente un tubo reformador

Dentro de un reformador de generación de hidrógeno, docenas o incluso cientos de estos tubos cuelgan verticalmente en el horno, llenos de catalizador a base de níquel. Los quemadores que rodean el banco de tubos elevan la temperatura de la pared exterior muy por encima de la temperatura interna del gas, impulsando la reacción de reformado con vapor a medida que la mezcla fluye hacia abajo a través del catalizador. Debido a que la pared del tubo está expuesta a calor extremo por un lado y a gas reactivo a alta presión por el otro, el componente debe resistir la deformación por fluencia, la carburación y la fatiga térmica durante años sin fallar.

Los ingenieros a veces se refieren al mismo componente como tubo de catalizador, ya que sostiene físicamente la carga del catalizador, o como tubo de reacción, ya que la reacción de conversión ocurre dentro de él. Los tres términos describen la misma parte física en un horno de reformado, aunque el tubo catalizador es más común en el procesamiento químico general y el tubo de reacción en contextos académicos o de ingeniería de procesos.

Condiciones de funcionamiento y especificaciones típicas

El diseño del tubo reformador se rige por un conjunto estrecho pero exigente de parámetros operativos. Los rangos típicos observados en plantas de hidrógeno y gas de síntesis incluyen los siguientes.

Estas cifras varían según la capacidad de la planta, la materia prima y el diseño del horno, por lo que los tubos generalmente se diseñan por proyecto en lugar de venderse en un catálogo fijo.

Características de diseño clave que determinan el rendimiento

Cuatro características de diseño separan un tubo reformador confiable de uno que falla prematuramente.

• Resistencia térmica y a la fluencia. El tubo debe soportar una tensión constante a alta temperatura sin alargarse o romperse gradualmente durante su vida útil.
• Geometría interna uniforme. El diámetro del orificio y el espesor de pared consistentes mantienen uniforme el flujo de gas y el empaquetamiento del catalizador, lo que evita puntos calientes localizados.
• Resistencia a la corrosión y carburación. La superficie de la aleación debe resistir el ataque de atmósferas ricas en vapor, hidrógeno y carbono durante miles de horas de funcionamiento.
• Precisión dimensional. Las estrictas tolerancias en rectitud y redondez simplifican la instalación en campo y reducen la concentración de tensiones en soldaduras y bridas.

Productos de tubos de horno relacionados

Más allá del tubo reformador estándar, se utilizan varios componentes relacionados en los sistemas de hornos de reformado, craqueo y DRI. Cada uno está diseñado para un entorno térmico y de proceso específico.

Reformando Tubo reformador

Industria DRI Tubo reformador DRI

Horno de craqueo Tubo de craqueo (bobina radiante)

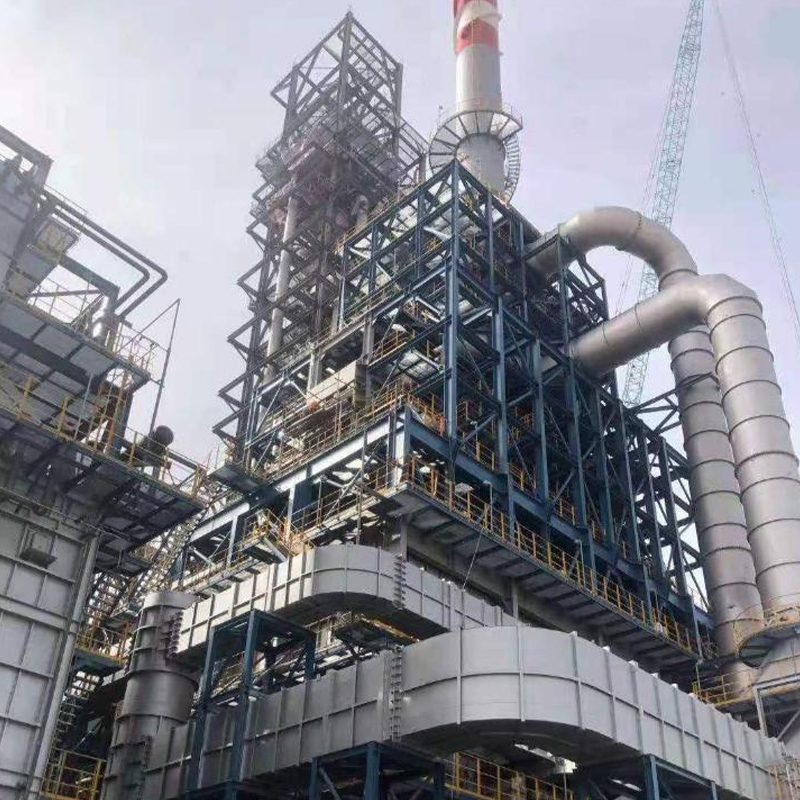

Refinación de petróleo Reformador de generación de hidrógeno

Piezas del horno Hoja de tubo

Comparación del tubo reformador, el tubo catalizador y el tubo de reacción

Dado que estos tres nombres a menudo se usan indistintamente, la siguiente tabla aclara dónde se aplica más comúnmente cada término.

Aplicaciones típicas

Los tubos reformadores son componentes centrales siempre que un proceso requiera una conversión catalítica controlada a alta temperatura dentro de un horno encendido.

• Unidades de generación de hidrógeno en refinerías de petróleo.
• Plantas de reformado de metano con vapor para la producción de amoníaco y metanol.
• Hornos de procesamiento químico de petroquímica y carbón.
• Reactores catalíticos industriales utilizados en líneas de producción de hierro de reducción directa.

Materiales comúnmente utilizados en la fabricación

La mayoría de los tubos reformadores se funden centrífugamente a partir de aleaciones de níquel-cromo resistentes al calor, ya que este método de fundición produce una estructura de grano fino y uniforme que resiste la fluencia mejor que el material forjado. Las familias de aleaciones comunes incluyen grados HP modificados reforzados con niobio y elementos de microaleaciones como titanio o circonio, que mejoran la resistencia a altas temperaturas y extienden la vida útil bajo ciclos térmicos continuos.

Cómo seleccionar el tubo reformador adecuado para un proyecto

La elección de un tubo reformador es una decisión de ingeniería específica del proyecto y no una compra por catálogo. Los siguientes factores suelen guiar el proceso de selección.

• Condiciones del proceso. Confirme la temperatura, presión y composición de la materia prima de diseño, ya que determinan el grado de aleación requerido y el espesor de pared.
• Disposición del horno. La longitud del tubo, el diámetro y el diseño del conector final deben coincidir con la estructura del horno existente o planificada.
• Vida útil esperada. Una vida útil más larga generalmente requiere aleaciones de mayor calidad y tolerancias de fabricación más estrictas.
• Cualificaciones del fabricante. Los proveedores con certificaciones reconocidas de equipos a presión y un historial con los principales operadores petroquímicos tienden a ofrecer un control de calidad más consistente.

Preguntas frecuentes

¿Cuánto dura normalmente un tubo reformador? En condiciones de funcionamiento adecuadas, un tubo reformador bien fabricado normalmente alcanza una vida útil de 80.000 a 100.000 horas de funcionamiento, aproximadamente de nueve a once años, antes de que se recomiende su reemplazo.

¿Se pueden personalizar las dimensiones del tubo del reformador? Sí. El diámetro, la longitud, el espesor de la pared y la composición de la aleación generalmente se adaptan para que coincidan con el diseño específico del horno y los requisitos del proceso de cada proyecto.

¿Qué causa la falla prematura del tubo del reformador? Las causas más frecuentes son el sobrecalentamiento localizado por combustión desigual, la carburación por exposición prolongada a atmósferas ricas en carbono y el daño por fluencia acumulado por operar por encima de la temperatura de diseño.
